斜面安定部材製品 斜面安定部材製品

法面保護・安定に効果が高いプレキャストRC部材です。工期の短縮とグラウンドアンカーの比較的大きな引張荷重に十分な対応が出来る受圧板です。

部材製品画像

KKE受圧板

KKE受圧板は断面形状が中空の台形をしたプレキャストRC部材製品で、地山に設置した後、中空部をコンクリートまたはモルタルによって充填した後、グラウンドアンカーによって地山に固定するアンカー用の受圧板です。この受圧板を斜面上に設置してアンカーで固定し、斜面全体の安定をはかっています。コンクリートを充填することによって地山とプレキャスト製品の一体化が促進されると同時に、地山の凹凸があっても、地盤反力は均一に分散されるので部材に変化中が作用せず、理想的な設計ができます。

特長

経済的な断面設計
構造力学上大きな荷重を分担するのに適した形状をしているので、経済的な断面設計ができています。
広い受圧面積
正方形の広い受圧面積を有しているため、十字形ブロックなどでは地耐力が足りない場合に適しています。
荷重を分散
受圧板内にコンクリートを充填することによって、荷重を地盤に広く分散させることができます。
軽量な部材
合理的な断面設計ができており、また中空構造になっているので部材としての軽量化がはかられています。
高強度
コンクリート圧縮強度40N/mm2以上を使用しているので、高品質で高耐久の受圧板となっています。
高い安定性
単独でも安定した構造形状のため、地山条件や設計条件に応じて自由に配置できるので経済性が高いものとなっています。

規格

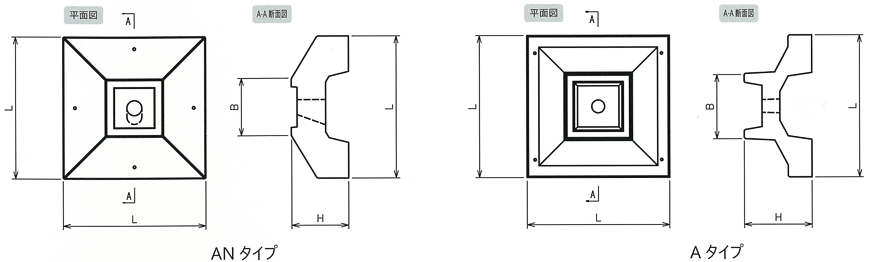

製品図
タイプ ANタイプ Aタイプ
AN-1000 AN-1200 A-1500 A-1750 A-2000 A-2500 A-3000
許容アンカー力(kN以下) 440 550 770 880 990 1,320 1,430
コンクリート体積(m3 0.277 0.405 0.548 0.741 1.015 1.752 2.825
参考重量(t) 0.69 1.01 1.370 1.853 2.538 4.38 7.063
中空部体積(m3 0.033 0.046 0.121 0.128 0.268 0.421 1.117
受圧面積(m2 1.00 1.44 2.25 3.06 4.00 6.25 9.00
寸法(mm) L 1,000 1,200 1,500 1,750 2,000 2,500 3,000
B 400 500 550 600 600 700 700
H 400 400 650 720 800 950 1,150

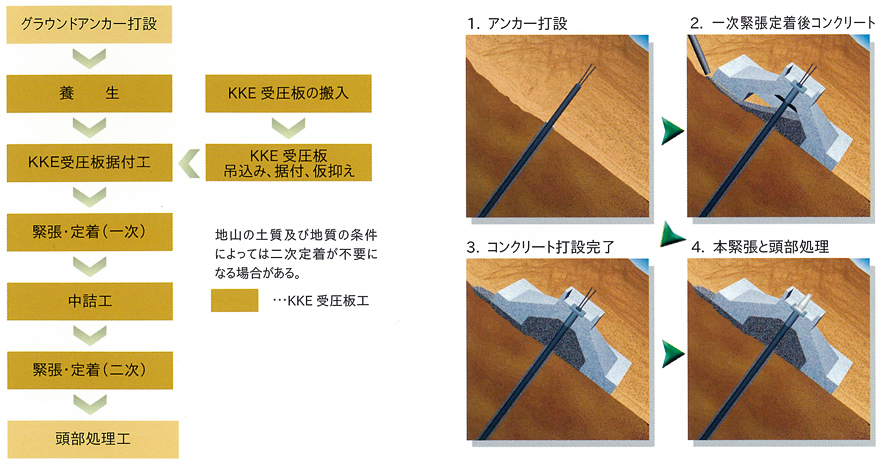

施工手順

施工手順
部材製品画像

KKEクロースビーム

クロースビームとは、中心部から先端にかけて、高さが徐々に低くなるプレキャストRC製の上部フランジ付側板で構成された十字状のアンカー受圧板です。側板間の中空部を利用してコンクリート打設できるので、地山との一体化、受圧板と受圧板との連結、RCまたはPCとしての補強により設計変更を現地でも可能としました。クロースビームは、このような特徴を持った、長期耐力の高い斜面安定化用構造物です。

特長

作業が容易
中空状態のため軽量であり、斜面に持ち上げる等の設置作業が容易なものとなります。
高強度
構造物は中心部の高さが高く、曲げモーメントが大きく作用するので中心部の強度が大きくなるように形成されています。
高い安定性
構造物は独立受圧板として作用し、地山の不当沈下に対応でき、これ一つでも安定したものになります。
高い密着性
プレキャストRC製の中空部にコンクリートまたはモルタルを打設(吹付け)するため、硬化材が地山と付着し密着性が向上します。中空部に客土し、植生も可能です。
美しい外観
プレキャストRC製のブロックを型枠として使用し、そのまま残して構造物を形成するため、表面仕上げの手間が省け、外観も非常にきれいです。
大きな曲げ耐力
コンクリートを打設する前にブロックを反力としてプレストレス力をあたえることもできるため、プレテン効果が構造特性を著しく向上させます。これによって従来にない大きな曲げ耐力が得られます。

規格

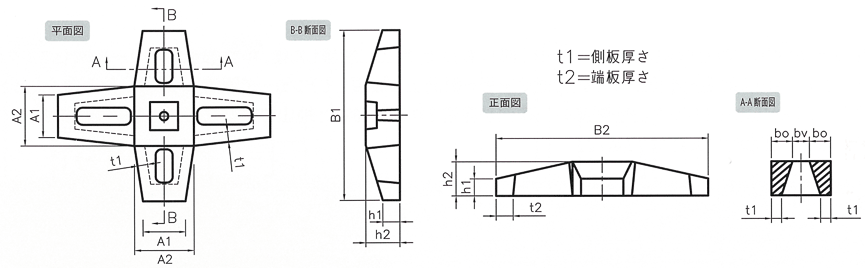

製品図
名称 許容設計アンカー力(kN) B2 B1 A2 A1 t1/t2 h1/h2 bo bv 中空部体積(m3 参考重量(t) 受圧面積(m2
C-300S-9 990 3,000 2,500 800 500 120/200 300/600 300 200 0.470 2.78 3.17
C-290S-9 990 2,900 2,900 700 300 186/200 300/600 250 100/200 0.360 2.57 2.69
C-300S-7 770 3,000 2,500 800 500 120/200 200/500 300 200 0.376 2.25 2.69
C-290S-7A 770 2,900 2,900 700 300 186/200 300/600 250 100/200 0.360 2.57 2.69
C-290S-7B 770 2,900 2,900 700 300 177/200 200/500 227 100/200~246 0.322 2.01 2.69
C-250S-7 770 2,500 2,500 700 500 120/200 300/500 250 200 0.328 1.99 2.65
C-290S-6 660 2,900 2,900 700 300 177/200 200/500 227 100/200~246 0.322 2.01 2.69
C-250S-6 660 2,500 2,500 700 500 120/200 300/500 250 200 0.328 1.99 2.65
C-250S-5A 550 2,500 2,500 700 500 120/200 200/400 250 200 0.252 1.52 2.65
C-290S-5 550 2,900 2,900 700 300 177/200 200/500 227 100/200~246 0.322 2.01 2.69
C-290S-4 440 2,900 2,900 500 300 117/200 200/500 150 100/200 0.287 1.40 2.17
C-250S-4 440 2,500 2,500 500 350 100/200 200/400 150 100/200 0.209 1.03 1.95
C-250S-3 330 2,500 2,500 500 350 100/200 200/400 150 100/200 0.209 1.03 1.95
C-250S-2 220 2,500 2,500 500 350 100/200 200/400 150 100/200 0.209 1.03 1.95
C-200S-8 880 2,000 2,000 600 300 122/200 200/500 200 200 0.170 1.25 1.62
C-200S-7 770 2,000 2,000 600 300 122/200 200/500 200 200 0.170 1.25 1.62
C-200S-6 660 2,000 2,000 600 300 122/200 200/500 200 200 0.170 1.25 1.62
C-200S-5 550 2,000 2,000 600 300 122/200 200/500 200 200 0.170 1.25 1.62
C-200S-4 440 2,000 2,000 600 300 122/200 200/500 200 200 0.170 1.25 1.62

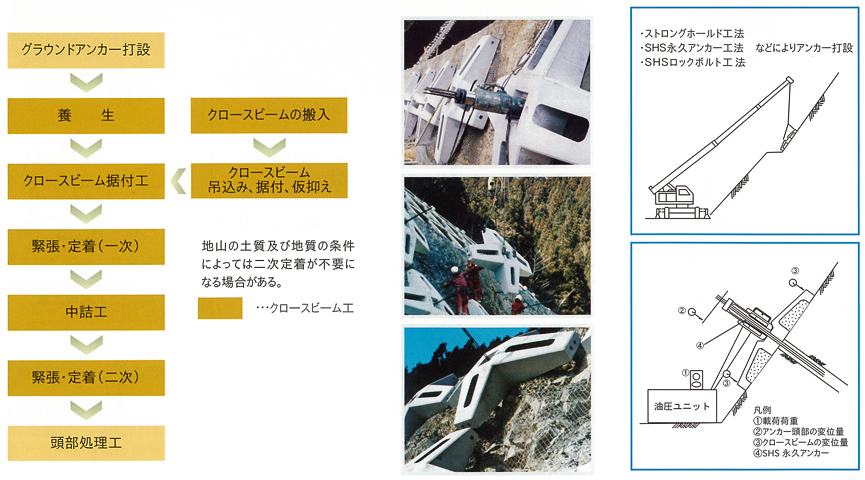

施工手順

施工手順
